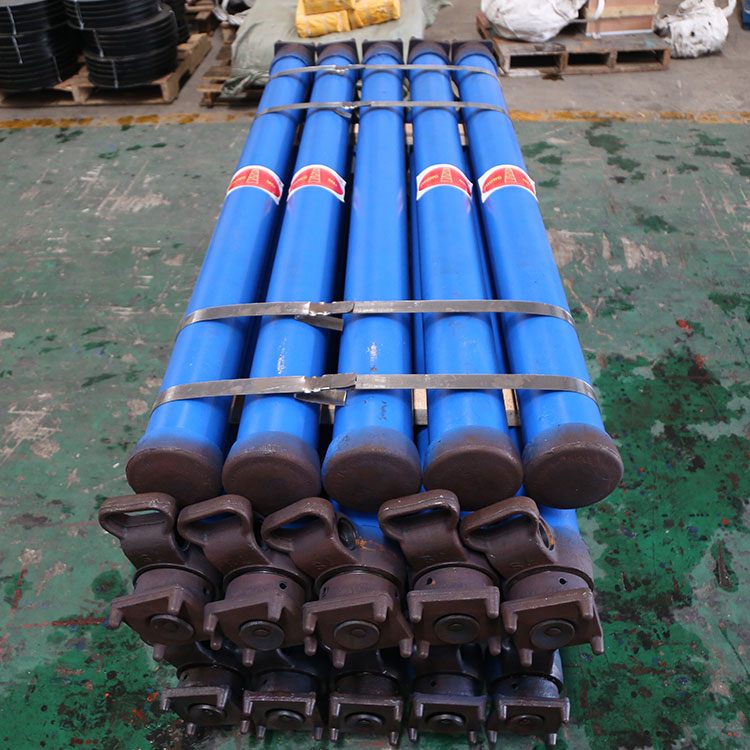

DWXH型(悬浮式)单体液压支柱是在DWX型(悬浮式)和DZ型(活塞式)单体液压支柱的特点上，加以改进，克服了目前国内外使用的DZ(活塞 式)单体液压支柱存在的焊缝断裂的缺陷,在 技术原理\结构性能,安全等方面又吸收了DWXH型的优点.具有工作行程大,承载能力强,抗偏载能力强,稳定性 安全系数大,使用范围广等特点。同时,又满足了部分煤矿和矿工习惯使用DZ(活塞式)单体液压支柱的习惯。是 回采工面和端头支护的新一代理想支护设备。
DWXH型(支柱)除具备悬浮式单体液压支柱的优势以外,另具备以下优势:
①支柱的运动密封点虽然在油缸密封,但是从三用阀门出来的高压乳化液向上通过密封端盖直接作用在顶盖 上,向下直接作用在底座上,在顶盖和底座之间是一个完整的液压水柱,此水柱可承担整个单体液压支柱70％ 的载荷,这样可大大减轻活柱筒的轴向压力。
②安装三用阀的活柱筒(DWXH06-25)或油缸(DWXH28-35)的结构为整体形,不象其他结构用三个件焊接。
DWXH型(悬浮式)单体液压支柱技术参数
| 型号/项目 | 大高度(mm) | 小高度(mm) | 工作行程(mm) | 工作阻力(Kg) | 重量(Kg) | 泵站压力(Mpa) | 初撑力(KN) | 回柱方式 | 可替代的DZ型支柱产品型号 |
| DW35~250/100XH |
3500
|
2400 | 1100 | 200 | 78.7 |
15
~ |
132.3
~ |
|
DZ28、DZ30、DZ31、DZ35 |
| DW31.5~250/100XH | 3150 | 2100 | 800 | 250 | 70.8 | DZ25、DZ28、DZ30、DZ31 | |||
| DW28~250/100XH | 2800 | 2200 | 800 | 250 | 64.5 | DZ22、DZ25、DZ28 | |||
| DW25~300/100XH | 2500 | 1625 | 800 | 300 | 58.9 | DZ22、DZ25 | |||
| DW22~300/100XH | 2240 | 1350 | 800 | 300 | 52.5 | DZ20、DZ22 | |||
| DW20~300/100XH | 2000 | 1200 | 760 | 300 | 48.2 | DZ18、DZ20 | |||
| DW18~300/100XH | 1800 | 1077 | 690 | 300 | 43.7 | DZ16、DZ18 | |||
| DW16~300/100XH | 1600 | 970 | 595 | 300 | 40.0 | DZ14、DZ16 | |||
| DW14~300/100XH | 1400 | 868 | 500 | 300 | 36.2 | DZ12、DZ14 | |||
| DW12~300/100XH | 1200 | 760 | 408 | 300 | 32.3 | DZ10、DZ12 | |||
| DW10~300/100XH | 1000 | 652 | 315 | 300 | 28.2 | DZ8、DZ10 | |||
| DW08~300/100XH | 800 | 546 | 436 | 300 | 24.4 | DZ6、DZ8 | |||
| DW16~300/100XH | 600 | 436 | 164 | 300 | 20.5 | DZ6 |
