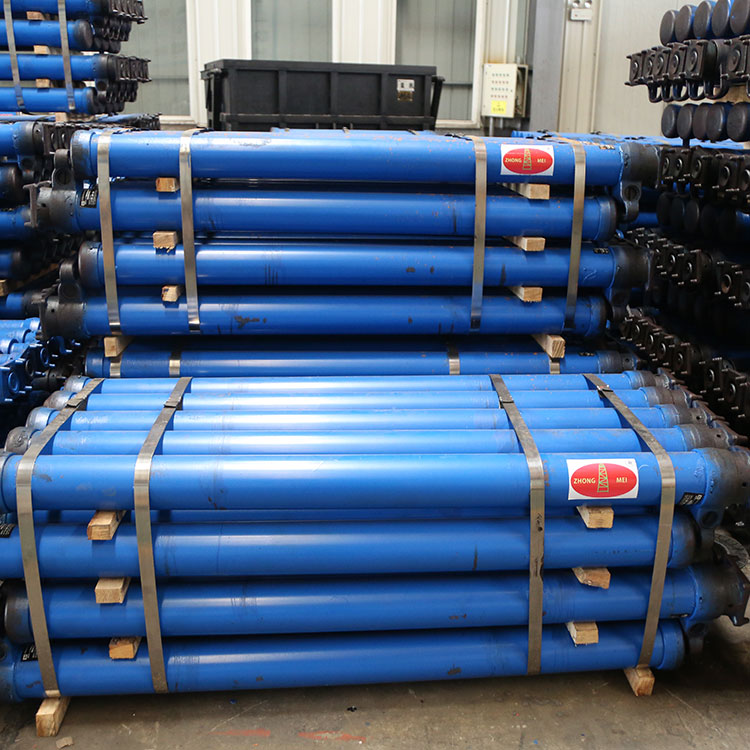

玻璃钢单体液压支柱正确组装流程

玻璃钢单体液压支柱因其缸体为复合材料，组装工艺与钢质支柱有所不同，需更加注重轻拿轻放、防止划伤、密封件对中。以下是标准化组装流程及关键要点：

一、组装前准备

1. 环境要求：组装应在清洁、干燥、无尘的维修车间进行，地面铺橡胶垫或木板，防止玻璃钢缸体磕碰。

2. 零部件检查：

   • 玻璃钢缸体：目视检查有无裂纹、鼓包、分层、纤维裸露。用木槌轻敲听音（清脆为正常，沉闷可能有内部缺陷）。测量缸体内径（公差H8/H9），内壁光滑无划痕。

   • 活柱：镀铬层完好、无锈蚀或纵向划痕，直线度≤0.5mm/m。

   • 密封件：Y型圈、防尘圈、O型圈无老化、飞边，规格与缸体匹配（聚氨酯材质优先）。

   • 手把体、底座、三用阀：螺纹完好，无铸造缺陷。

3. 工具准备：专用组装托架、尼龙锤、润滑脂（锂基或硅脂）、扭矩扳手。

二、组装步骤

1. 安装底座（若为分体式）

• 将玻璃钢缸体垂直固定在组装托架上，缸体底部朝上。

• 在底座螺纹（或卡环槽）上均匀涂抹锂基润滑脂。

• 将底座旋入（或嵌入）缸体底部，用尼龙锤轻轻敲击到位，拧紧力矩按说明书（一般200-250N·m）。严禁用铁锤直接敲击。

2. 安装密封件与手把体

• 将Y型密封圈、防尘圈、导向环依次装入手把体的密封槽内，注意方向：Y型圈唇口朝向缸体内腔（高压侧）。

• 在密封圈表面涂抹薄层润滑脂，便于活柱穿入。

• 将手把体套在缸体上端，旋紧固定螺栓（对角分次拧紧，力矩100-120N·m）。

3. 穿入活柱

• 在活柱镀铬表面涂抹润滑脂，严禁使用含固体颗粒的润滑剂（如石墨脂），以免划伤密封圈。

• 将活柱缓慢、垂直地穿入手把体和缸体，避免偏斜。若阻力过大，应检查密封圈是否扭曲或缸体内壁有损伤。

• 当活柱底部接近缸底时，用手感确认无卡滞，完全插入至接触底座。

4. 安装复位弹簧（顶置式）

• 将复位弹簧放入活柱顶端的弹簧座内，再安装顶盖，用螺栓固定。

5. 安装三用阀

• 清理三用阀注液嘴及手把体上的阀座孔。

• 在O型密封圈上涂抹润滑脂，将三用阀旋入阀座，拧紧力矩50-70N·m。不得过紧，否则阀体变形会导致泄漏。

• 安装防尘帽。

三、组装后检查

1. 密封性测试：低压注入2MPa乳化液，保压2分钟，无渗漏为合格。

2. 升降灵活性：手动注液使活柱升降3次，动作平稳、无卡滞。

3. 外观检查：玻璃钢缸体与金属件结合处无缝隙、无渗漏。

四、严禁事项

• 严禁使用金属工具直接敲击玻璃钢缸体。

• 严禁在未涂润滑脂的情况下强行穿入活柱。

• 严禁使用不合格密封件（老化、尺寸不符）。

• 严禁将组装好的支柱直立存放（应水平放置），防止自重弯曲。

五、与钢质支柱组装的主要区别

总结：玻璃钢单体液压支柱组装的核心是“轻柔操作、充分润滑、对中穿柱、密封测试”。由于玻璃钢材质脆性较大，组装过程中任何磕碰或强行敲击都可能造成内部纤维损伤，导致支柱在使用中突然断裂。因此，组装人员必须经过专项培训，使用专用工具，并严格执行检查标准，确保支柱组装质量可靠。
