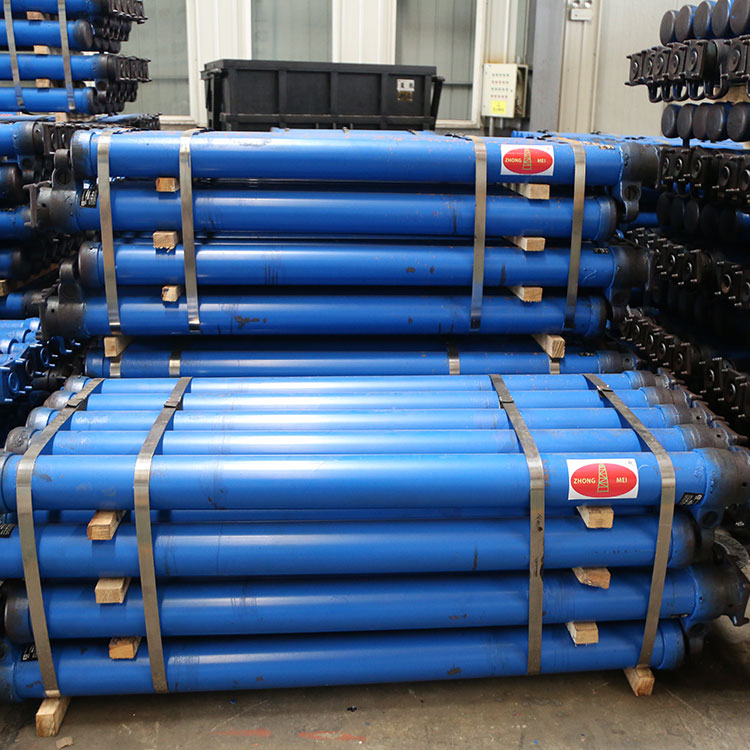

单体液压支柱的注液方式

单体液压支柱的注液方式是选择和使用支柱的核心依据，根据动力来源和操作方式的不同，主要分为外注式和内注式两大类。目前外注式占据绝对主导地位，而内注式仅在特定场景使用。以下是两种方式的详细对比：

一、外注式注液方式

外注式是目前煤矿最主流的注液方式，占使用量的95%以上。

1. 动力来源：依赖井下集中布置的乳化液泵站提供高压动力。泵站将3%-5%乳化液加压至20-31.5MPa，通过高压管路输送到各作业点。

2. 操作流程：

   • 将注液枪连接到支柱三用阀的注液嘴上。

   • 打开注液枪扳机，高压乳化液经单向阀进入缸体下腔，推动活柱升起。

   • 当顶盖接触顶板后，继续注液3-5秒，确保初撑力达标。

   • 松开扳机，单向阀自动关闭锁液，卸下注液枪，盖好防尘帽。

3. 优点：

   • 效率高：单根支柱升柱仅需3-5秒，适合工作面快速推进。

   • 初撑力可控：通过泵站压力和注液时间精确控制，可轻松达到90-150kN。

   • 劳动强度低：只需扣动扳机，体力消耗极小。

   • 维护方便：三用阀外露，可快速更换维修。

4. 缺点：需铺设高压管路系统，初期投入较大；管路接头有漏液风险。

二、内注式注液方式

内注式属于早期技术，目前已较少使用，主要保留在无电源、无泵站的边远巷道或临时维修点。

1. 动力来源：依靠人力或支柱内部集成的手摇泵提供压力，无需外部泵站和管路。

2. 操作流程：

   • 操作人员反复摇动手把或按压杠杆，驱动内置柱塞泵工作。

   • 将支柱油缸内的液压油吸入并加压，送入活柱下腔。

   • 每根支柱需摇动数十次甚至上百次，才能达到初撑力。

3. 优点：

   • 独立性极强：无需任何外部动力源和管路，灵活机动。

   • 无管路损失：能量利用效率高，不受管路长度限制。

4. 缺点：

   • 效率极低：单根支柱升柱需30-60秒，体力消耗巨大。

   • 初撑力不稳定：受操作人员体力、熟练度影响大，普遍偏低且不均。

   • 维护困难：液压泵和阀组内置，损坏后需整根支柱升井解体维修。

三、两种注液方式对比表

四、特殊注液方式：化学注液

在极少数抢险或特殊加固场景中，会使用化学注浆方式。通过注液枪向支柱内注入快速固化化学浆液（如聚氨酯），使支柱迅速“锁死”成刚性支撑。这种方式不可逆，支柱一次性使用，成本极高，仅用于应急。

总结
