外注式单体液压支柱运输流程

外注式单体液压支柱是煤矿采掘工作面支护的重要设备，其运输环节涉及装卸、固定、搬运等多个步骤，因支柱重量较大（单根50-100kg）且含有高压部件（三用阀），运输过程中必须严格规范，防止损坏密封件、弯曲活柱或引发安全事故。以下是标准化运输注意事项：

一、装车码放要求

1. 车辆选择：使用平板车、材料车或专用运输架运输，严禁使用矿车直接堆放（易滚动碰撞）。

2. 码放方式：

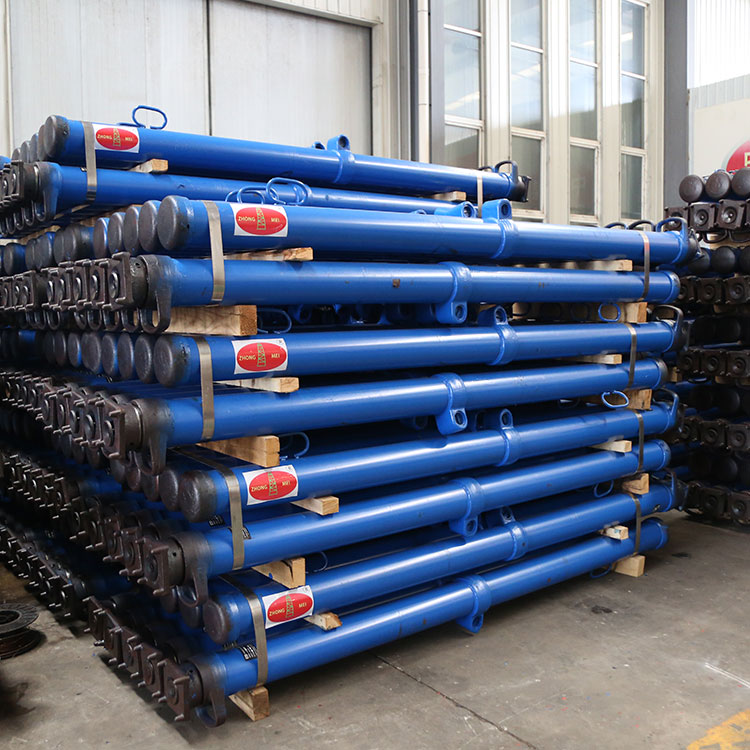

   • 支柱应水平放置，多层码放时层间必须垫放软质衬垫（如旧输送带、木板或橡胶垫），上下层支柱对齐，避免局部受压。

   • 码放高度不超过3层，总高度不超过运输车辆护栏上沿。

   • 活柱应完全回缩至最低位置，并关闭三用阀防尘帽，防止运输中意外伸出或杂物进入阀体。

3. 特殊保护：

   • 三用阀应朝同一方向（或埋入内侧），避免碰撞。

   • 镀铬活柱表面不得直接与金属链条、钢丝绳接触，接触部位应包裹橡胶套或麻布。

二、固定与捆扎

1. 捆扎材料：使用直径≥12.5mm的钢丝绳或专用紧固带，每层支柱至少捆扎2道，横向、纵向交叉固定。

2. 捆扎要求：绳头用绳卡固定（每端≥3个），紧固后支柱不得晃动、滚动。严禁用铁丝单股捆扎（易断裂）。

3. 防滑措施：在平板车前后端加装挡板或立柱，防止运输中支柱前后滑动。

三、运输过程控制

1. 速度限制：

   • 平巷运输：机车牵引时速≤3m/s（约10km/h），通过弯道、道岔、风门时降至≤1.5m/s。

   • 斜坡运输：绞车牵引速度≤1.5m/s，且必须使用专用连接插销和保险链。

2. 严禁行为：

   • 严禁将支柱与金属设备（如刮板链、钢支架）混装，防止相互撞击。

   • 严禁在运输过程中急刹车或急转弯，避免支柱因惯性冲击而损坏。

   • 严禁超载、偏载。

3. 监护要求：长距离运输应有随车人员（位于车辆侧面），注意观察支柱有无松动、滑落迹象，发现异常立即发停车信号。

四、人力搬运注意事项

1. 搬运人数：单根支柱需两人配合，一前一后或两侧抬运，严禁单人扛运（重量大易扭伤）。

2. 搬运姿势：使用专用抬杠或绳索，支柱两端离地高度一致，步伐平稳，严禁抛掷或在地上拖行。

3. 坡道搬运：斜坡上下搬运时，人员应站在支柱侧面，下方不得站人，防止支柱滚落伤人。

4. 井下通道：搬运过程中注意巷道顶板、管线、轨道，避免磕碰活柱或三用阀。

五、卸载与临时存放

1. 卸载：到达目的地后，先解开捆扎绳，两人配合逐层卸下，严禁从高处直接推下。

2. 临时存放：

   • 支柱应直立或水平放置在干燥、无淋水、无杂物处。

   • 直立存放时需防止倾倒，水平存放时需垫方木离地。

   • 不得在运输巷道内长期堆放，以免影响通行或受损。

六、防锈与保护

• 防淋水：运输途中如经过淋水区，需用防水布遮盖，防止活柱及三用阀锈蚀。

• 防撞击：经过弯道、风门等狭窄处时，应减速或暂停，由人员引导通过，防止支柱碰撞墙体。

核心原则总结

外注式单体液压支柱运输应遵循“平放、垫软、捆牢、慢行、轻卸”的原则。重点防止活柱弯曲、镀铬层划伤、三用阀碰撞、密封件受损。规范运输可延长支柱寿命30%以上，同时避免因支柱损坏引发的顶板事故。所有运输人员须经过培训，掌握支柱保护要点，严禁野蛮操作。
