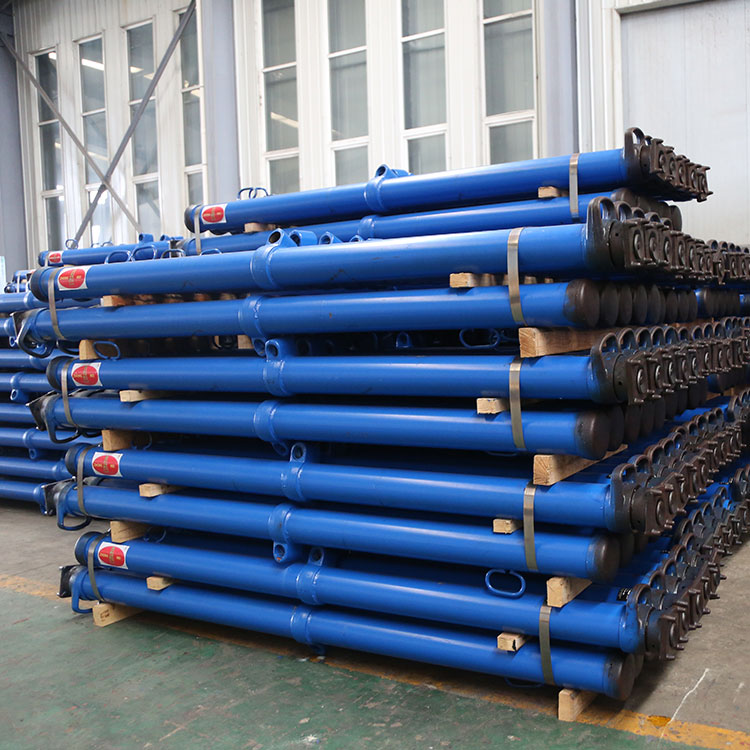

悬浮式单体液压支柱更换流程

悬浮式单体液压支柱是煤矿采煤工作面及巷道支护的重要设备，当支柱出现漏液、变形、活柱压死或密封失效时，必须及时更换，以确保顶板安全。以下是标准化更换流程：

一、更换前准备

1. 制定方案：根据顶板条件确定更换位置、顺序及临时支护措施。若在采煤工作面更换，需停机并闭锁刮板输送机。

2. 工具与材料：准备同规格新支柱（检查合格、活柱完全回缩）、注液枪、卸载手把、测压仪、阻车器（若在斜坡）、临时支护材料（木柱、铰接顶梁）等。

3. 环境确认：检查更换区域顶板及两帮稳定，无活石危岩；瓦斯浓度≤0.5%；退路畅通。

二、临时支护

在拆除旧支柱前，必须先在待更换支柱两侧相邻位置架设临时支柱（或铰接顶梁），防止顶板因失去支撑而离层或冒落。临时支柱的初撑力应达到规定值（≥90kN）。

三、拆卸旧支柱

1. 卸载：人员站在支柱侧面（避开三用阀泄液方向），用专用卸载手把打开三用阀卸载阀，将缸内乳化液排至巷道水沟。活柱在自重和复位弹簧作用下缓慢回缩。

2. 搬运：待活柱完全缩至最低位置后，两人配合将支柱抬离支设点，轻放于不影响通行的位置。严禁抛掷或在地上拖行。

3. 回收：将拆卸的支柱运至指定存放点（升井维修），并清点记录。

四、安装新支柱

1. 检查与处理：确认新支柱缸体无裂纹、活柱镀层完好、三用阀灵敏；将活柱涂少量防锈油。

2. 对位立柱：将支柱移至原支设位置（或按设计要求的新位置），保持与顶底板垂直（夹角≤3°）。顶板不平处加垫木柱帽。

3. 升柱与初撑：连接注液枪，均匀注液使活柱缓慢升起，顶盖接触顶板后继续注液3-5秒，确保初撑力≥90kN（用测压仪检测，不足时二次补液）。

4. 锁紧防尘：拔出注液枪，盖好三用阀防尘帽。

五、检查与验收

1. 状态检查：支柱垂直无歪斜，与顶梁（或顶板）接触严密；无漏液、异响。

2. 压力复测：支设后10-15分钟再次用测压仪检查初撑力，因密封件压缩可能略有下降，应补液至达标。

3. 回收临时支护：确认新支柱支撑可靠后，方可拆除临时支柱。

六、安全注意事项

• 严禁空顶作业：在临时支护未架设前，不得拆除旧支柱。

• 严禁带压操作：卸载旧支柱时，人员必须避开泄液方向，防止高压液体喷溅伤人。

• 严禁使用失效支柱：变形、漏液或活柱不回缩的支柱不得下井使用。

• 注意通风与瓦斯：更换过程中若瓦斯超限，立即停止作业并撤离。

七、记录与交接

更换完成后，填写检修记录，注明更换位置、旧支柱编号及故障现象、新支柱编号及支设参数，并向下一班交接清楚。

总结：悬浮式单体液压支柱更换流程可概括为“先支护、后卸载、轻搬运、垂直立、初撑足、再验收”，核心是严禁空顶作业，确保更换全过程顶板处于有效控制之下。
