悬浮式单体液压支柱工作原理详解

悬浮式单体液压支柱工作原理详解

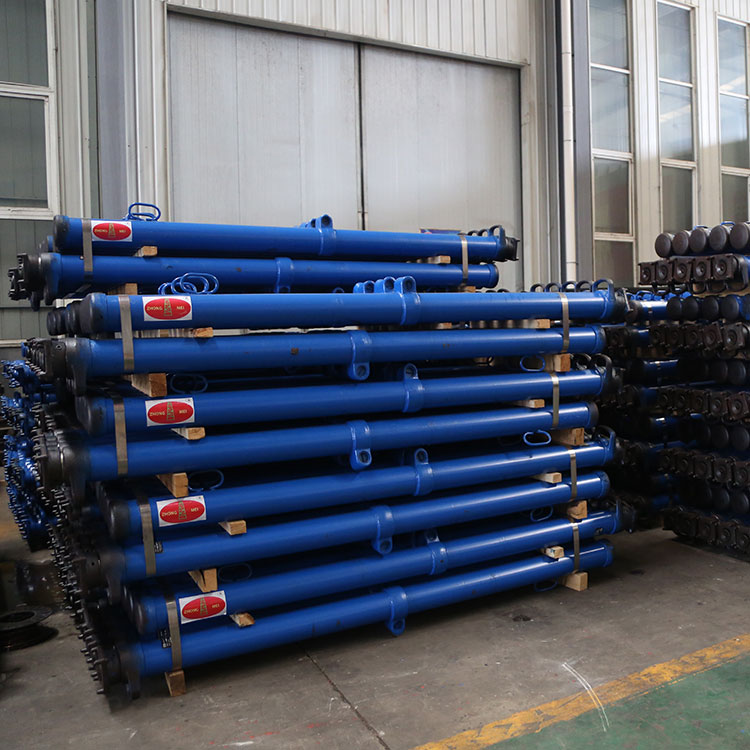

悬浮式单体液压支柱（简称“悬浮支柱”）是现代煤矿井下工作面广泛应用的一种单体支护设备。其核心工作原理基于帕斯卡定律，通过液压油传递和放大压力，实现“顶得住、让得下、回得掉”的核心功能。与老式的活塞式支柱不同，其最显著的特点是“悬浮”，即活柱（承压部件）直接浸泡在缸体内的液压油中，无活塞、无焊缝，强度更高。

其工作过程可分为四个主要阶段：

一、升柱与初撑阶段
首先，操作人员将注液枪插入支柱阀体的注液阀中。高压泵站提供的乳化液（通常压力在15-20MPa以上）通过注液枪和注液阀注入支柱的缸体内部。乳化液的持续注入使缸体内的油液（或直接是乳化液）压力迅速升高，推动浸泡在其中的活柱向上伸出，直至与顶板紧密接触。此时，撤去注液枪，注液阀自动关闭，将液体封闭在缸体内。支柱对顶板产生的支撑力称为初撑力，其大小取决于泵站的压力和支柱的内径。这是保证支护质量的第一关键环节。

二、承载与恒阻阶段
随着采煤工作面的推进，顶板会逐渐下沉并对支柱施加更大的压力，即工作阻力。当顶板压力作用于活柱，并传导至缸内液体时，液体的压力会急剧上升。当此压力超过支柱内部安全阀的预设额定值时（这是支柱的第二个关键阀），安全阀会自动开启，释放少量高压液体，使活柱微微下缩。这个过程会瞬间卸掉部分压力，一旦压力低于额定值，安全阀又自动关闭。安全阀的反复开启与关闭，就像一个自动泄压的“保险丝”，使支柱的工作阻力始终维持在一个恒定的、安全的最大值附近，这个力即为额定工作阻力。此阶段是支柱保护自身和支护顶板的核心，避免了因压力无限上升而导致的支柱损坏或压死。

三、卸载与回柱阶段
当需要回收支柱时，操作人员使用卸载手把或专用工具，缓慢扳动支柱上的卸载阀（第三个关键阀）。此时，缸体内的高压液体通过卸载阀的通道被释放出来，流回矿井的排液系统。缸内压力迅速下降，顶板的重力或活柱自身的重量迫使活柱缩回缸体内，从而完成降柱。整个支柱便可以安全地移至新的支护地点。

总结而言，悬浮式单体液压支柱通过“注液升柱”建立初撑力，依靠“安全阀溢流”实现恒阻支撑，最终通过“卸载回液”完成降柱。这一系列自动化、被动式的液压过程，使其能有效控制顶板，保障井下作业安全。
