单体液压支柱与金属铰接顶梁的连接操作规程

单体液压支柱与金属铰接顶梁的连接操作规程

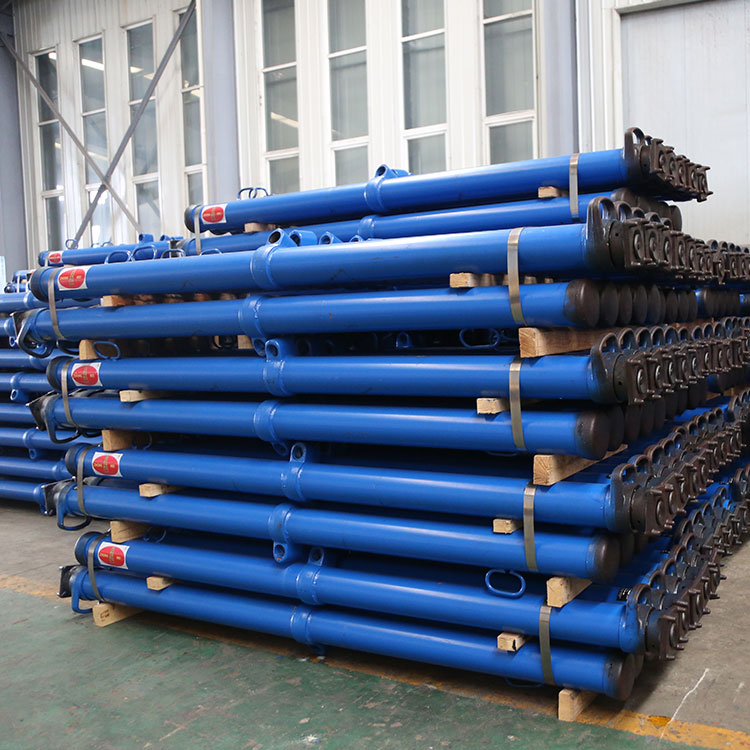

单体液压支柱与金属铰接顶梁的组合是煤矿采煤工作面支护中最常见的形式，其正确连接是保障顶板安全、支撑有效的关键。连接操作需遵循以下步骤与注意事项：

一、连接前的准备工作

1. 检查部件：在连接前，必须仔细检查单体液压支柱的活柱表面是否光滑、无严重划伤或锈蚀；检查顶梁的销孔是否完好、无变形，以及调角楔（俗称“卡箍”）是否灵活、无断裂。

2. 选择位置：根据作业规程的支护设计，确定好支柱的支设位置。应确保该处底板平整，无浮煤、碎矸，必要时需刨底处理，防止支柱钻底。

3. 竖立支柱：将单体液压支柱竖直放置在预定支设点，注意使支柱的柱头（顶部）的“U”形定位槽朝向与金属铰接顶梁的销孔方向基本一致。

二、核心连接操作步骤

1. 对位与悬挂：操作人员（通常需两人配合）将金属铰接顶梁抬起，把顶梁底部连接耳（或专用支座）的销孔，对准支柱柱头的连接销孔。

2. 插入销子：使用专用的连接销轴（或称“固定销”）从一侧孔穿入，顺利穿过支柱柱头和顶梁的销孔后，从另一侧露出。此步骤是关键，必须确保销轴完全穿过所有孔位。

3. 锁定销轴：插入销轴后，必须立即安装开口销或弹簧销等防脱落装置，并将其完全掰开锁定，防止销轴在支护过程中因震动而意外退出，导致顶梁脱落的重大安全事故。

三、连接后的调整与确认

1. 插入调角楔：连接完成后，必须立即将调角楔（一块带有链子的楔形铁块）打入顶梁与柱头之间的缝隙中，并用手锤打紧。它的作用是消除间隙，使支柱与顶梁形成刚性接触，实现主动初撑力，并能适应顶板轻微的不平整。

2. 升柱承载：确认连接牢固无误后，方可使用注液枪对支柱进行充液升柱。升柱时，必须使支柱达到规定的初撑力（通常注液至少保持3-5秒），确保顶梁紧贴顶板。

3. 最终检查：升柱完毕后，再次检查连接销的防脱装置是否完好，调角楔是否紧固，确保整个连接系统稳定可靠。

总结： 整个连接过程的精髓在于“对孔准、插销牢、锁紧实、楔打紧”。任何环节的疏忽都可能造成支护失效。因此，操作人员必须经过严格培训，熟悉操作流程，始终坚持“安全第一”的原则，确保工作面支护质量。
