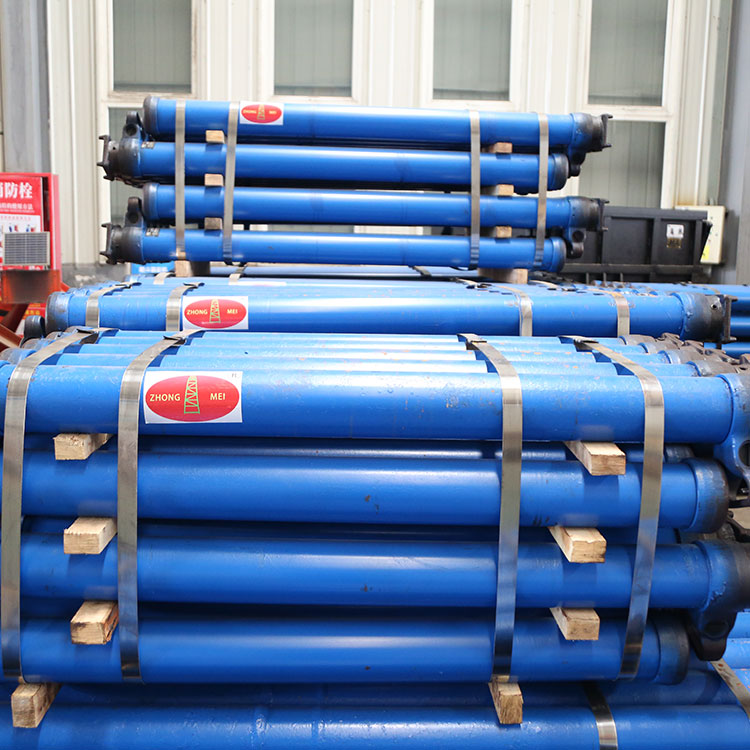

恒阻式单体液压支柱

恒阻式单体液压支柱是一种重要的矿山支护设备，以下是对其的详细介绍：

一、定义与工作原理

恒阻式单体液压支柱，简称单体液压支柱，是受载达工作阻力后，压缩量增加，而工作阻力基本保持恒定的可缩性支柱。它主要由缸体、活柱、阀等零件组成，其中三用阀（包括单向阀、卸载阀和安全阀）是其核心部件。当支柱受载时，高压液体通过单向阀进入支柱下腔，使活柱升高，给予顶板一定的初撑力。随着顶板压力的增加，当超过支柱的额定工作阻力时，安全阀会打开，液体外溢，支柱内腔压力降低，支柱下缩，但工作阻力基本保持不变，从而实现恒阻支护。

二、结构特点

外注式与内注式：单体液压支柱分为外注式和内注式两种。外注式支柱的工作液为乳化液，由设在巷道中的泵站经高压胶管、注液枪供给；内注式支柱的工作液为液压油，靠支柱本身的手摇泵来获得初撑力。

三用阀集成：外注式单体液压支柱上的所有阀都装在一起，便于井下更换和井上维修。而内注式支柱的安全阀、单向阀和卸载阀分别装在不同的位置上，井下无法更换。

结构简单：除三用阀外，支柱内腔零件少，加工容易，成本低。

维护方便：支柱的故障大多发生在三用阀上，更换三用阀后支柱即可投入使用，无需整体升井。

三、性能与应用

恒阻特性：单体液压支柱具有恒阻支护的特性，能够在顶板压力变化时保持工作阻力基本恒定，有效支护顶板。

承载能力强：支柱能够承受较大的顶板压力，适用于各种煤层条件的支护。

适用范围广：单体液压支柱可以与各种顶梁配合，也可以作主柱使用，适用于煤矿回采工作面的顶板支护和端头顶板支护。

操作简便：通过控制液压油的充排即可实现支撑和卸载，操作简便快捷。

四、注意事项

检查与维护：在操作前，应检查支柱的外观、密封件、连接件等是否完好，如有损坏应及时更换。同时，应定期对支柱进行维护保养，如更换液压油、清洗滤芯等。

操作规范：在操作支柱时，应遵守相关规定和流程，确保工作安全和效率。司机应经过培训并持证上岗。

安全意识：在操作过程中，应保持安全意识，避免因操作失误造成事故。同时，应注意周围环境，避免人员和设备受到伤害。

综上所述，恒阻式单体液压支柱是一种性能优越、操作简便、适用范围广的矿山支护设备，在煤矿等矿山的掘进和支护作业中发挥着重要作用。
