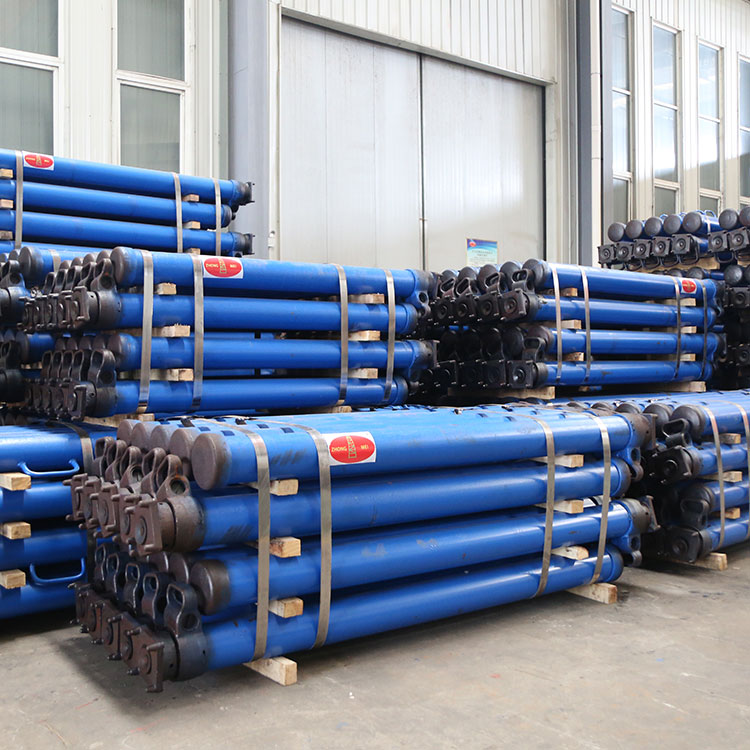

外注式单体液压支柱零件组成

外注式单体液压支柱主要由以下零部件组成：

顶盖组件：这是支柱的顶部结构，通常包括顶盖、铰盖和铰盖弹簧等部件，用于支撑和连接支柱与顶板。

活柱：活柱是支柱的主要承重部件，能够在液压作用下进行伸缩，以适应不同的支护需求。

缸体：缸体是支柱的主体结构，内部装有工作液体（如乳化液），并与活柱配合工作，提供支撑力。

导向套：导向套用于引导活柱的上下运动，确保活柱在运动中保持直线和稳定。

底座：底座是支柱的底部结构，用于支撑整个支柱并将其固定在底板上，确保支柱的稳定性。

限位圈：限位圈通常设置在缸体或底座上，用于限制活柱的伸缩范围，防止活柱过度伸出或缩回。

三用阀：三用阀是外注式单体液压支柱的关键部件，由单向阀、卸载阀和安全阀三部分组成。单向阀用于供液，卸载阀用于卸载回柱，安全阀则用于保证支柱具有恒阻特性。三用阀在支柱的升柱、承载和卸载过程中起着至关重要的作用。

复位弹簧：复位弹簧通常设置在活柱或底座内部，用于在卸载过程中帮助活柱迅速复位。

其他零部件：如手把、注液枪、泵活接、高压管等，这些零部件在支柱的使用和维护过程中也起着重要的作用。

综上所述，外注式单体液压支柱的零件组成相对复杂，但每个部件都发挥着不可或缺的作用。这些部件共同协作，使得外注式单体液压支柱能够在矿山支护中发挥出良好的性能。

需要注意的是，以上信息可能因不同厂家和型号的外注式单体液压支柱而有所差异。因此，在具体使用和维护过程中，应参考相应的产品说明书和技术资料。
