外注式单体液压支柱原理

外注式单体液压支柱的工作原理主要涉及升柱、初撑、承载和回柱四个阶段，其工作原理可以详细阐述如下：

一、升柱阶段

操作过程：将注液枪插入三用阀（由单向阀、卸载阀和安全阀组成）的注油阀体中，并挂好锁紧套。随后操作注液枪，泵站的高压液体（通常为含M10乳化剂1%～2%的乳化液，工作压力在15～20 MPa之间）经注液枪顶开三用阀中的球形单向阀，进入支柱内部，迫使活柱升高。

结果：活柱在高压液体的作用下逐渐升高，直至达到预定高度或接触到顶板。

二、初撑阶段

操作过程：当活柱升高并撑紧支护工作面后，拔出注液枪。此时，支柱内腔的工作压力等同于泵站的工作压力。

结果：支柱给予支护工作面的支撑力称为初撑力，这一力量由泵站的工作压力保证。

三、承载阶段

过程描述：支柱支设后便处于承载状态。随着支护时间的延长，工作面顶板作用在支柱上的载荷逐渐增加。

安全机制：

当支柱所承受的载荷超过其额定工作阻力时，支柱内腔的高压液体将作用在安全阀垫上的力增大，超过安全阀弹簧预先调定的压紧力时，安全阀垫和六角导向套一起运动，安全阀垫离开阀座，安全阀被打开。

安全阀打开后，内腔液体外溢，腔内压力随之降低，活柱在顶板压力的作用下逐渐下缩，直至支柱承受的载荷重新低于工作阻力，此时安全阀关闭，支柱重新达到平衡状态。

四、回柱阶段

操作过程：打开三用阀中的卸载阀，支柱内腔的工作液体通过卸载阀排至采空区，不予回收。

结果：活柱在自重和（可能的）复位弹簧的作用下回缩，完成降柱目的。此时，支柱可以前移并准备进行下一轮的工作循环。

总体特点

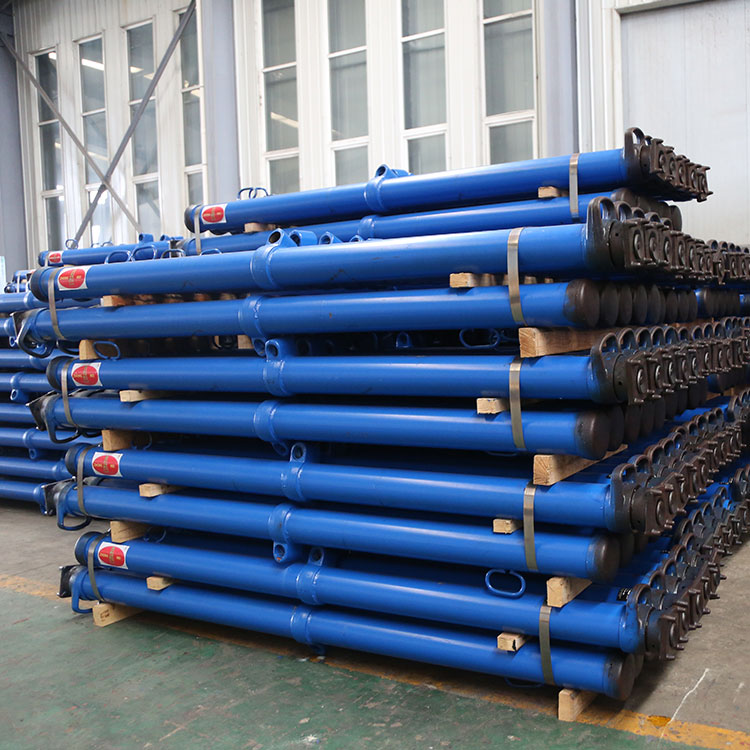

结构组成：外注式单体液压支柱主要由顶盖组件（包括顶盖、铰盖、铰盖弹簧等）、活柱、缸体、导向套、底座、限位圈等零部件组成。

工作介质：使用乳化液作为工作介质，通过设在巷道中的泵站经高压胶管、注液枪供给。

维护要点：在支柱维修中，首要的问题是保证支柱的密封性能，以确保其正常工作。

综上所述，外注式单体液压支柱通过液压系统的精确控制，实现了对煤矿等工作面顶板的有效支护和调节，是矿山支护设备中的重要组成部分。
