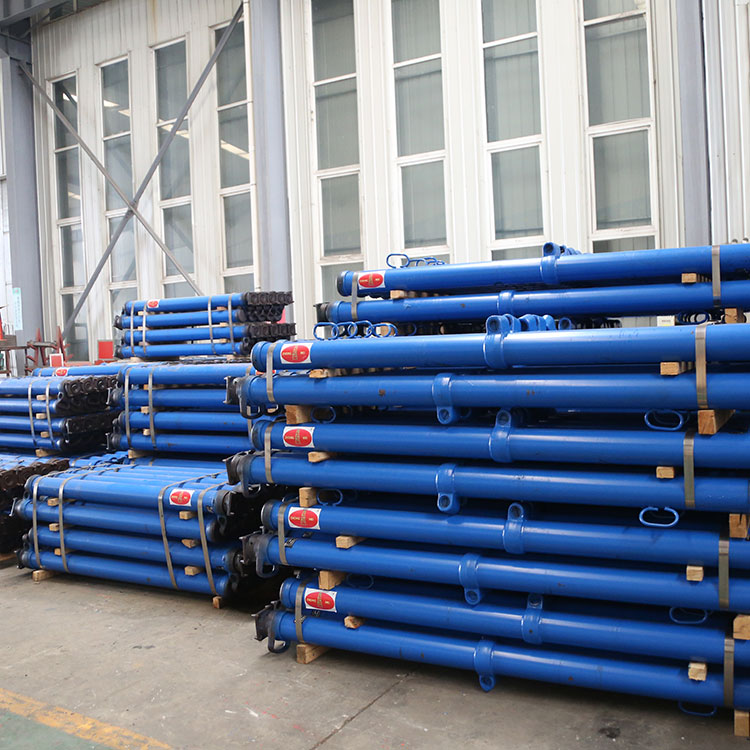

外注式单体液压支柱是井下工作面使用较为普遍的一种液压支护设备,其部件组成主要包括以下几个方面:
主要部件
顶盖组件:顶盖组件中通常包括顶盖、铰盖、铰盖弹簧等部件,这些部件共同构成了支柱的顶部结构,用于与顶板接触并提供支护力。
活柱:活柱是支柱的主要受力部件,它在升柱阶段通过工作介质的压力升高,以支撑顶板。
缸体:缸体是支柱的主体部分,内部容纳工作介质,并与活柱配合形成液压缸,实现支柱的升降动作。
导向套:导向套用于引导活柱的升降运动,确保活柱在升降过程中保持直线运动,避免偏斜。
底座:底座是支柱的底部结构,用于与底板接触并提供稳定的支撑。
限位圈:限位圈通常设置在底座或缸体上,用于限制活柱的升降行程,防止活柱过度升降而损坏支柱。
复位弹簧:复位弹簧在支柱降柱时发挥作用,帮助活柱在自重和弹簧力的作用下回缩,实现降柱动作。
三用阀:三用阀是控制支柱升柱、承载和降柱三个动作的关键部件,由单向阀、安全阀和卸载阀组成。它安装在支柱的顶部或特定位置,通过控制阀门的开启和关闭来实现支柱的升降和承载功能。
附加部件
注液枪:用于向支柱内腔注入工作介质,以驱动活柱升高。注液枪通常与泵站和高压管连接,形成完整的液压系统。
泵活接:泵活接是连接注液枪和支柱三用阀的部件,确保工作介质能够顺畅地进入支柱内腔。
总体结构
外注式单体液压支柱的结构相对简单,零部件较少,但各部件之间配合紧密,共同实现支柱的支护功能。在升柱阶段,通过注液枪将工作介质注入支柱内腔,迫使活柱升高以支撑顶板;在承载阶段,支柱承受顶板载荷并保持稳定的支护力;在降柱阶段,通过打开三用阀中的卸载阀将工作介质排出内腔,使活柱在自重和复位弹簧的作用下回缩完成降柱动作。
综上所述,外注式单体液压支柱的部件组成包括顶盖组件、活柱、缸体、导向套、底座、限位圈、复位弹簧、三用阀以及附加的注液枪和泵活接等部件。这些部件共同构成了支柱的完整结构,并实现了支柱的支护功能。
