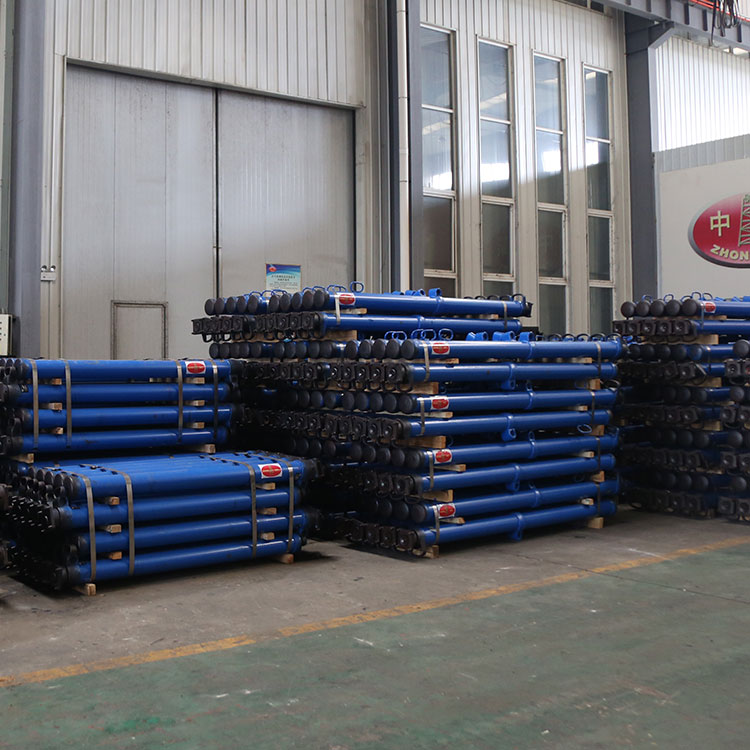

煤矿支护用外注式单体液压支柱

煤矿支护用外注式单体液压支柱是井下工作面使用较为普遍的一种液压支护设备，其特点、结构、工作原理及在煤矿支护中的应用如下：

一、特点

体积小：便于在井下狭窄的空间内进行操作和移动。

适应性强：能够适应不同地质条件和支护需求。

支护可靠：能够提供稳定的支护力，确保工作面的安全。

初期投资少：相对于其他支护设备，其成本较低。

使用与维修方便：操作简单，易于维护和保养。

二、结构

外注式单体液压支柱主要由顶盖组件、活柱、缸体、导向套、底座、限位圈等零部件组成。其中，顶盖组件中包括顶盖、铰盖、铰盖弹簧等关键部件。

三、工作原理

外注式单体液压支柱的工作过程主要分为升柱、初撑、承载、回柱四个阶段：

升柱阶段：将注液枪插入三用阀中，通过乳液泵站的工作压力（通常为15～20 MPa）将工作介质（含M10乳化剂1%～2%的乳化液）注入支柱内腔，待工作介质充满内腔后迫使活柱升高。

初撑阶段：当活柱升高并撑紧支护工作面后，拔出注液枪。此时，支柱内腔的工作压力等同于泵站工作压力，支柱给予支护工作面的支撑力称为初撑力。

承载阶段：随着工作时间的延长，支护工作面作用在支柱顶盖上的载荷不断增加。当支柱承受的载荷超过了额定工作阻力时，三用阀中的安全阀被打开，内腔液体外溢，腔内压力随之降低，活柱下缩；当支柱承受的载荷低于工作阻力时，安全阀关闭，使支柱重新达到平衡。

回柱阶段：打开三用阀中的卸载阀，支柱内腔工作液体由卸载阀排至采空区（不予回收），活柱在自重作用下回缩，完成降柱目的。之后，支柱可以前移并循环工作。

四、在煤矿支护中的应用

外注式单体液压支柱在煤矿支护中具有广泛的应用，主要包括以下几个方面：

顶板支护：在普通机械化采煤工作面和综采工作面的顶板支护中，外注式单体液压支柱能够提供稳定的支护力，确保工作面的安全。

临时支护：在综采工作面的端头支护以及工作面各易冒落处，外注式单体液压支柱可以作为临时支护设备，快速响应支护需求。

多用途支护：由于其适应性强和支护可靠的特点，外注式单体液压支柱还可以用于其他需要支护的场合，如巷道掘进、巷道修复等。

五、维护与保养

在煤矿支护中，外注式单体液压支柱的维护与保养至关重要。主要维护措施包括：

定期检查：定期检查支柱的密封性能、零部件的磨损情况以及三用阀的工作状态等。

及时维修：发现故障或损坏时，应及时进行维修或更换零部件，确保支柱的正常工作。

保养与润滑：定期对支柱进行保养和润滑，以延长其使用寿命。

综上所述，煤矿支护用外注式单体液压支柱具有体积小、适应性强、支护可靠等优点，在煤矿支护中发挥着重要作用。通过合理的使用与维护保养，可以确保其长期稳定运行并满足煤矿支护的需求。
