什么是外注式单体液压支柱

发布时间:2024-07-03     标签:

单体液压支柱

外注式单体液压支柱

外注式单体液压支柱结构组成

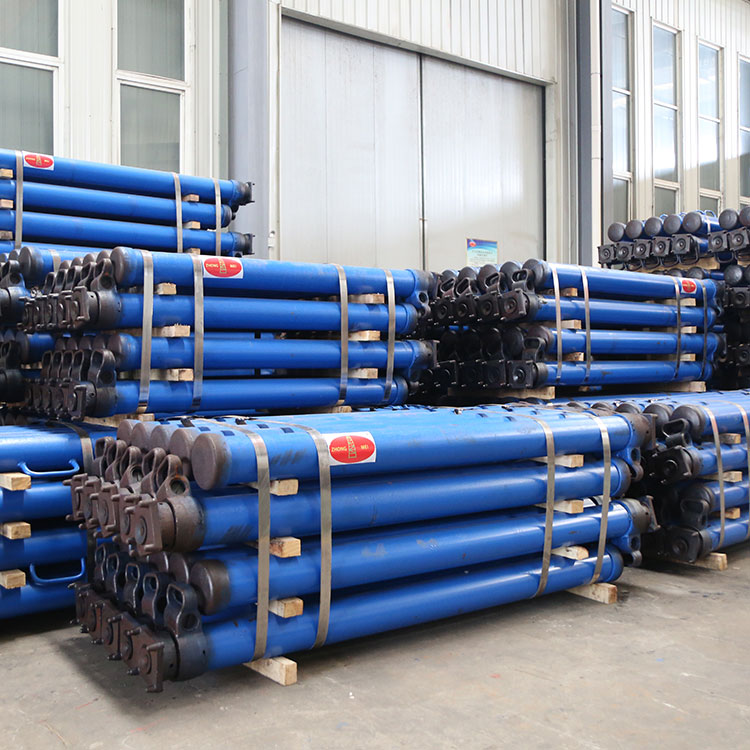

外注式单体液压支柱是一种在煤矿等矿业领域广泛应用的液压支护设备,其特点、结构、工作原理及应用范围可以归纳如下:


一、定义与特点

定义:外注式单体液压支柱是利用液体压力产生工作阻力,并实现升柱和卸载的单根可缩性支柱。它主要由泵站提供工作液,并通过注液枪注入支柱内部,使其升高并支设。


特点:


体积小,适应性强:外注式单体液压支柱设计紧凑,便于在井下狭小的空间内操作和使用。

支护可靠:其液压系统能够提供稳定的工作阻力,确保支护效果。

初期投资少,使用与维修方便:设备成本相对较低,且维护保养相对简单。

支设速度快、省力:通过液压驱动,支柱可以快速升起并达到所需的支护高度,减轻工人劳动强度。

二、结构组成

外注式单体液压支柱主要由以下部分组成:


顶盖组件:包括顶盖、铰盖、铰盖弹簧等,用于与顶板接触并提供支护力。

活柱:可伸缩部分,用于调节支柱高度。

缸体:容纳液压油的容器,与活柱配合实现升降动作。

导向套:确保活柱在升降过程中保持直线运动。

底座:与地面接触,提供支撑力。

限位圈:限制活柱的最大伸出量,防止过载。

三用阀:支柱的心脏,由单向阀、卸载阀和安全阀组成,分别用于供液、卸载回柱和保证恒阻特性。

三、工作原理

支护施工时,液压系统使支柱底部与地面接触,进而形成一个斜面。随后,斜面被举升为平面,使液压缸保持在水平位置。通过泵站提供的工作液注入支柱内部,使活柱伸出并顶紧顶板,从而实现支护作用。当需要卸载时,通过操作三用阀中的卸载阀,使支柱内的液压油回流至泵站,活柱收回,支护力解除。


四、应用范围

外注式单体液压支柱既可用于普通机械化采煤工作面的顶板支护,又可用于综采工作面的端头支护以及工作面各易冒落处的临时支护。它广泛应用于煤矿等矿业领域的井下工作面支护作业中,对于提高安全作业和工作效率具有显著效果。


综上所述,外注式单体液压支柱以其独特的结构设计和工作原理在矿业领域发挥着重要作用。
