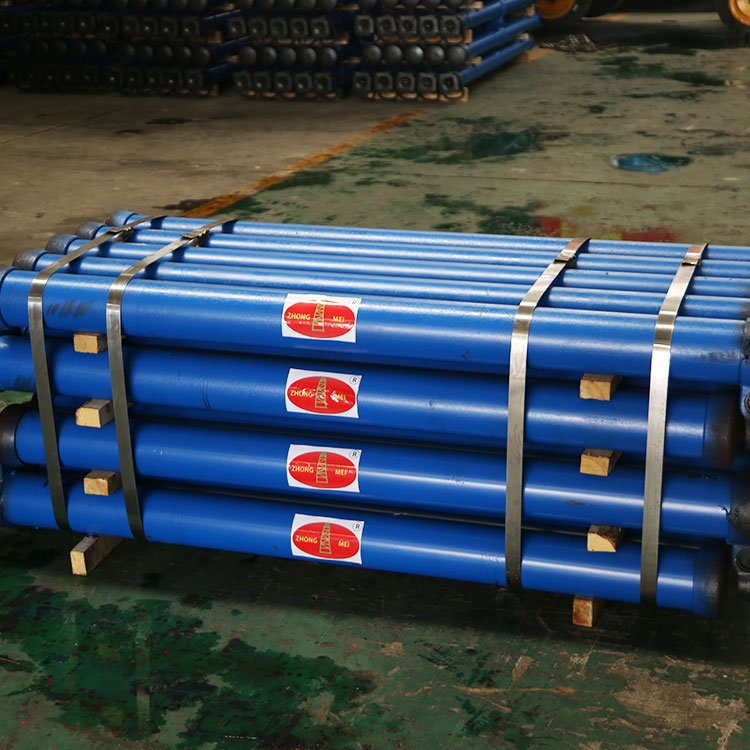

外注式单体液压支柱主要构造

外注式单体液压支柱是一种广泛应用于矿山、隧道等地下工程中的支护设备。它具有体积小、适应性强、支护可靠、初期投资少、使用与维修方便等优点，因此得到了广泛的应用。

外注式单体液压支柱主要由顶盖组件、活柱、缸体、导向套、底座、限位圈等零部件组成。其中，顶盖组件包括顶盖、铰盖、铰盖弹簧等部件。其工作原理主要分为升柱、初撑、承载、回柱四个阶段。在初撑阶段，当活柱升高并撑紧支护工作面后，拔出注液枪，此时支柱内腔的工作压力等同于泵站工作压力，支柱给予支护工作面的支撑力称为初撑力。在承载阶段，随着工作时间的延长，支护工作面作用在支柱顶盖上的载荷不断增加。在回柱阶段，打开三用阀中的卸载阀，支柱内腔工作液体由卸载阀排至采空区，不予回收。活柱在自重作用下回缩，完成降柱目的。然后，支柱前移，循环工作。

外注式单体液压支柱既可用于普通机械化采煤工作面的顶板支护，又可用于综采工作面的端头支护以及工作面各易冒落处的临时支护。它的使用范围广泛，能够适应不同的工作环境和支护需求。

总的来说，外注式单体液压支柱是一种重要的支护设备，为矿山、阴隧道等地下工程的安全生产提供了重要的保障。在使用过程中，需要严格遵守安全操作规程，定期进行设备的检查、保养和维修，确保设备的正常运行和使用安全。
