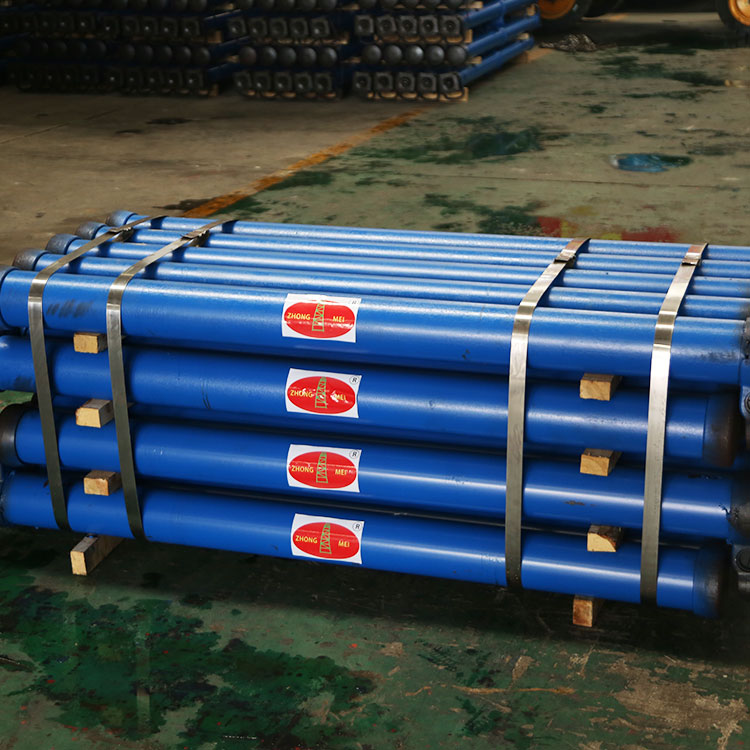

DW14-300/100X单体液压支柱

DW14-300/100X单体液压支柱产品介绍
DW14-300/100X单体液压支柱是一种外部供液的恒阻式单体液压支柱，是机械化普采工作面 的配套设备，也是综采工作面的端头支护设备。其适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、工作行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及 较厚煤层工作面。
DW14-300/100X单体液压支柱由1、顶盖2、密封盖组件3、活柱4、手把阀体5、油缸6、复位弹簧7、底座S、三用阀8，14、O形圈9， 13，15、挡圈10、弹性园柱销11、防尘圈12、Y形密封圈16、连接钢丝17，18、导向环等零部件组成。
DW14-300/100X单体液压支柱技术参数
型号DW14-300/100X
最大高度(mm)1400
最小高度(mm)900
工作行程（mm)500
重量(kg)39.9
阀距顶梁距离(mm)132
初撑力(KN)118-157
泵站压力(MPa)15-20
升柱速度mm/s ≥60
降柱速度mm/s ≥40
油缸直径mm 100
工作介质2%乳化液
额定压力(MPa)38.2
工作阻力(KN)300
